声学照相机是一个小巧的、模式化的、非常灵活的噪声源定位和分析系统。通过噪声源定位和标记可能的质量问题来对声音生动、精确和快速的可视化呈现，可以大大缩短产品开发的周期。

声学照相机的应用领域和传统的声学领域一样广泛，包括在声学实验室里的使用、在开放的实验条件下使用、以及在日常的恶劣条件下的工业生产环境下使用。基本的配置包括一个麦克风阵列，一个数据记录设备，一台笔记本电脑以及“NoiseImage”软件。可定制的麦克风阵列可以满足不同领域的应用。

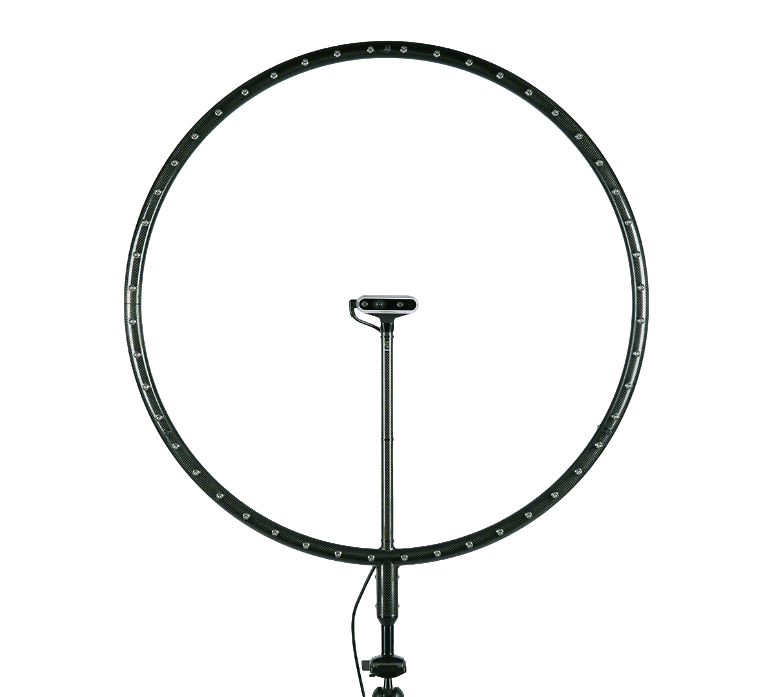

Ring32/48/72----用于声学实验室的环型话筒阵列

由于声学照相机基于beamforming技术，麦克风阵列的设计一般需要满足用户的使用需求和应用。为了满足一些特殊的使用，用户也可自由配置或搭建自己的麦克风（每个阵列都包含24个1/4英寸的驻极体麦克风）。Ring32/48/72麦克风阵列的应用广泛是一个绝佳选择。而对于测量微型零部件的高频噪声，较小尺寸的麦克风阵列是比较合适的。装配在碳纤维合金钢管上Ring32/48/72麦克风阵列，分别有0.35m/0.75m/1.2m三种直径，推荐的测试距离分别要大于0.3m/0.5m/0.5m。阵列的成像频率范围在100Hz到20KHz之间。所有的阵列中间都包含一个摄像头，麦克风都是1/4英寸驻极体电容式传感器，其频率响应范围在20Hz到20KHz之间；32个麦克风阵列看起来小一些，而48与72个麦克风阵列看起来更大一些。

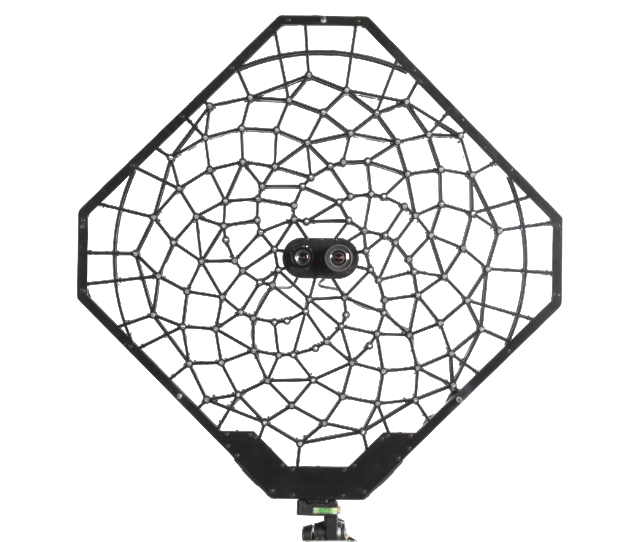

Fibonacci-可用于近场和远场测试

Fibonacci阵列是第一台近场和远场测试都可使用的声学照相机，包含了声全息（SONAH和HELS）和波束成形的阵列算法。阵列上的两台摄像机分别用于近场和远程测试（其中一台为用于近场测试的超广角镜头），保证了参考图像质量。螺旋型的麦克风布置和透声设计，实现了高空间分辨率和效果。该阵列的成像频率范围30Hz~20 kHz，动态范围可达16dB~50dB。因此可应用于风洞测试、Pass-by测试、远场和近场的高低频声源测试等等。

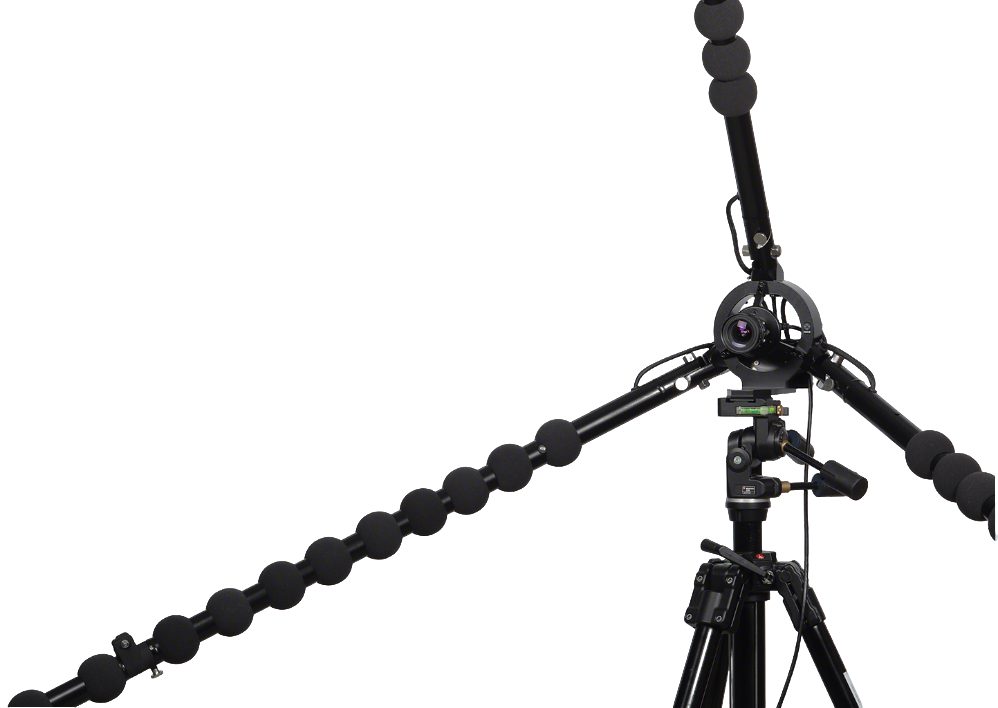

星型阵列STAR48----用于远距离测试和低频分析的多通道测量系统

STAR48是设计用于远距离测试的星型阵列，具有48个测量通道。系统的可折叠功能使得整个话筒阵列可以通过标准的客货两用车进行方便的运输。系统由一个带有USB接口的摄像头和48个1/4英寸驻极体话筒组成。STAR48采用非平面的话筒阵列分布，其专利构造保证了该阵列具有较大的反向衰减量，适合在有干扰的声学环境中进行声源识别的测量分析。适合做通过噪声的测试。该阵列有一个标配的3米高三角架，还有一个三自由度的适配器可以把话筒阵列固定在任何角度。其推荐测量距离为3米到300米，频率分析范围从100Hz到7KHz（>6dB）。低频分析率为100Hz。

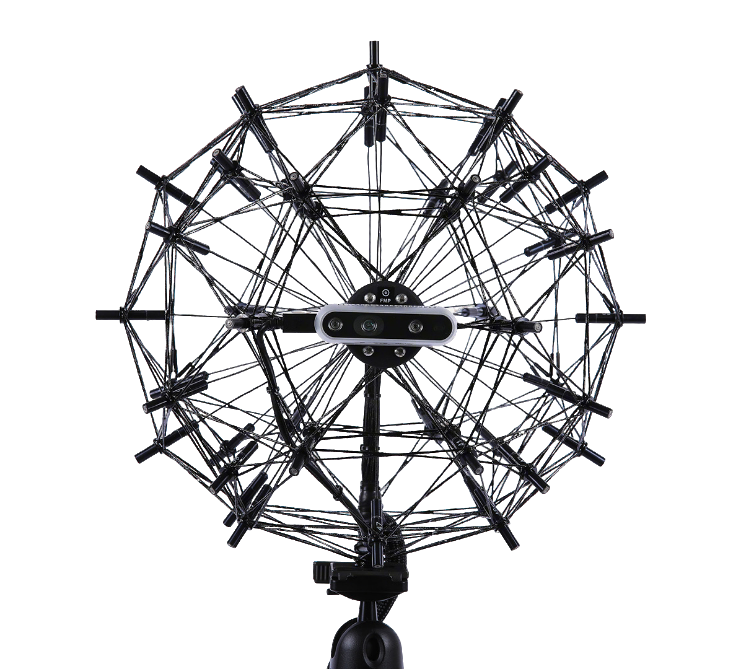

Sphere48/120----用于车内测量的球型话筒阵列系统

该球型阵列是为测量小型设备和在有限制空间中（例如车舱内）的声源定位而设计的48/120通道测量系统。话筒是由碳纤维材料做成的，保证了系统的声学透明性。话筒的布局也更大程度的减小了旁瓣效应。该球型阵列也是由USB相机和测试话筒组成的。测试话筒和其它阵列一样也是具有Mic-Bus接口的传声器。球型阵列较大程度的避免了声反射的影响，并且为了减少声场波动的失真而使用了小尺寸传声器。球型阵列可以用标配的三角架快速安装，并固定在任何合适的角度。空心球体的阵列布局，足够的反向衰减量使得该阵列可以进行全方向的声源定位测试和频率分析，这样就非常适合在车内测试使用。球型阵列的直径为0.35米/0.6米，推荐测量距离为大于0.3米。

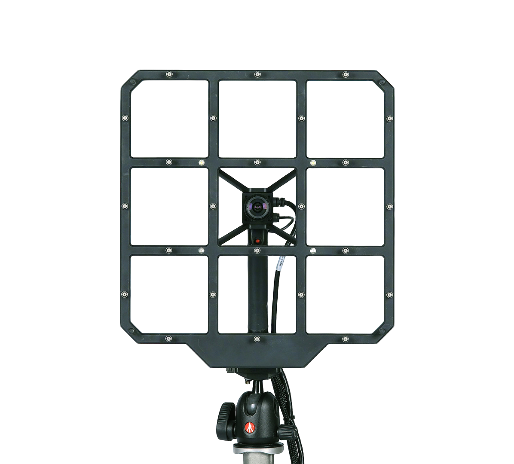

2X24 AC Paddle

应用于低频测试的2 X 24通道近场测试系统，这种便携式手持paddle设有48个麦克风通道，允许进行实时噪声近场测量。双层结构使得在测量声压信号同时还可以进行声强计算并同时映射测量。双层麦克风设计类似声强探头，用于提供近场声源定位分析。可作为声学照相机系统的近场测试组件或作为一个解决方案。计算内核-声近场计算内嵌于NoiseImage软件中。

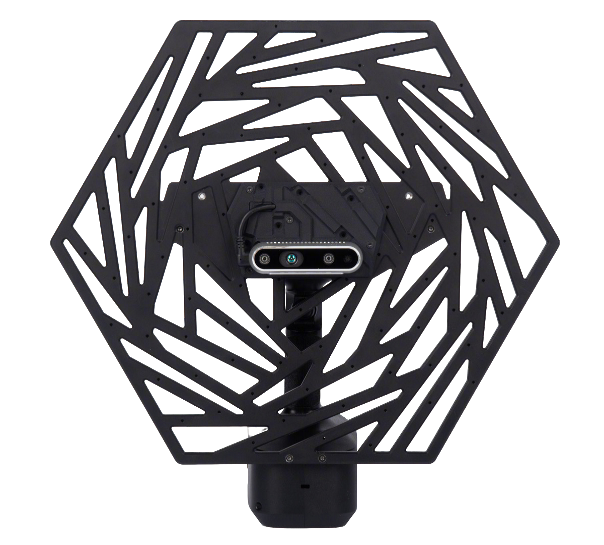

mikado-手持式声学照相机

Mikado 手持式声学相机由麦克风阵列、数采前端和装有NoiseImage Mobile 软件的平板电脑组成的完整系统，可以直接进行数据记录和分析。触摸屏和手动触发按钮等功能可确保快速简便的操作。Mikado 还可以轻松地连接到您的其它计算机进行更深入的分析。

测试过程灵活、方便，本身重量仅1.7kg，使用可充电电池或电源模式工作；可手持也可放置在三脚架上测试。该阵列包含96个麦克风通道，推荐成像频率范围800Hz~24kHz,动态范围可达16dB~50dB。该阵列带有一个集成的英特尔®RealSense™深度摄像头，该摄像头具有1920 x 1080的全高清分辨率和记录深度信息的能力。
