在许多实际情况下，消声条件是不具备的，例如在工业生产环境中，发动机舱或车内。PU探头不受高背景噪声或反射影响，适合于在声音强度较高的声压环境使用。PU探头可以直接测量的声压，粒子速度，声强，声功率和声阻抗。扫描成像系统的操作方法很简单，使用PU探头在被测物表面进行扫描同时使用摄像头对被测表面拍摄。所记录的视频和音频数据由软件自动同步并直接处理。在后处理中软件的自动跟踪功能，可以自动识别该探头的标记位置。在每个测量点的质点速度，声强和声压与对应位置相对时间块的数据进行计算。得到高分辨率的声音彩色分布图。相关的测量和处理时间只需要几分钟。该软件具有多种更多功能，例如：以不同的倍频程显示，局部位置的滤波回放，频谱，声功率的计算等等。

扫描成像系统提供了一个快速和简单的近场扫描测量声源定位解决方案。音频和视频数据被同步记录，此外，还有大量的分析选项可选择，平均频谱，频谱图，采用不同的倍频，加权等等。

功能特色

■ 频率范围为20Hz - 10kHz的

■ 快速测量，处理时间短

■ 不受背景噪声和反射干扰

■ 无需消声室或消声条件

■ 测量数据与视频自动同步

■ 高分辨率映射

■ 声压、粒子速度、声强、吸声系数（适用于与组合原位吸收设置）、声功率计算

■ 音频频率筛选回放

■ 单一的传感器解决方案

质点振速测量原理

■ 两根铂金丝被加热到200℃左右

■ 随着空气流过第一根丝，空气升温，铂金丝降温

■ 空气继续流动过第二根丝，温度再次下降，降温幅度比第一根小

■ 两根丝温度下降差引起电阻变化

■ 电阻变化引起电压变化，从而测得质点振速

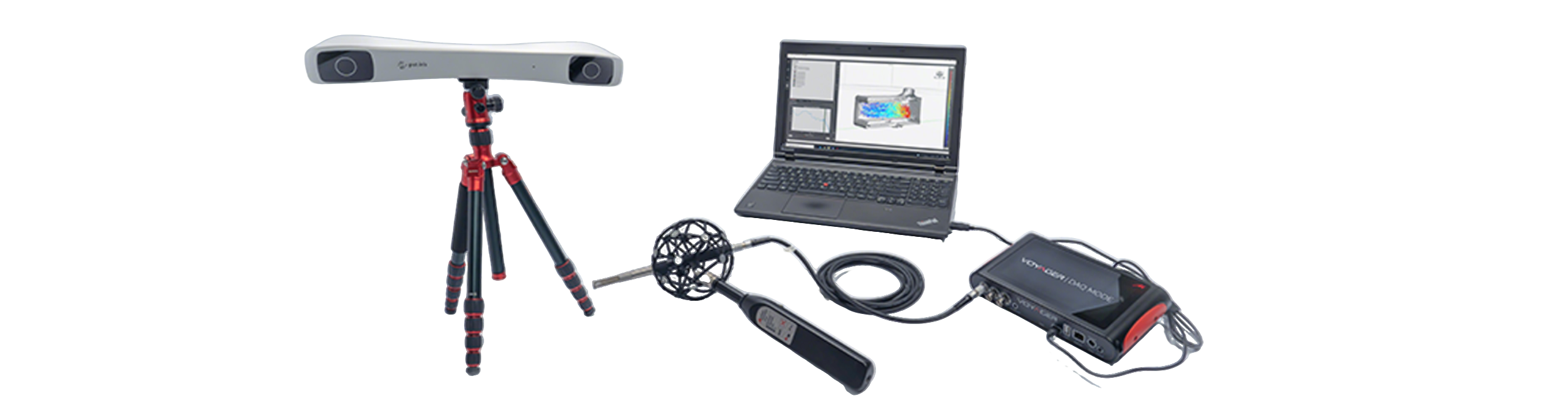

三维扫描成像 / 测量设备

主要特点

■ 3D 可视化:

■ 声强矢量

■ 质点振速矢量

■ 声压：近场+远场测量， 全声场展现

■ 声功率计算：快速测量、追踪、数据处理

■ 适合现场in-situ操作环境

■ 20 Hz – 10KHz宽频段
