NVH厨房之六十二：重型卡车驾驶室悬置系统解耦及多目标优化分析

某重型卡车在国VI驾驶室开发项目中，需对2.5 m低罩加长高顶驾驶室悬置系统进行刚体模态分布与解耦的多目标仿真优化，以提升整车NVH性能。该车采用全浮式驾驶室与空气弹簧悬置，发动机最大功率347 kW，以同级别空气弹簧悬置的解放J7（370 kW）为性能标杆车对标。

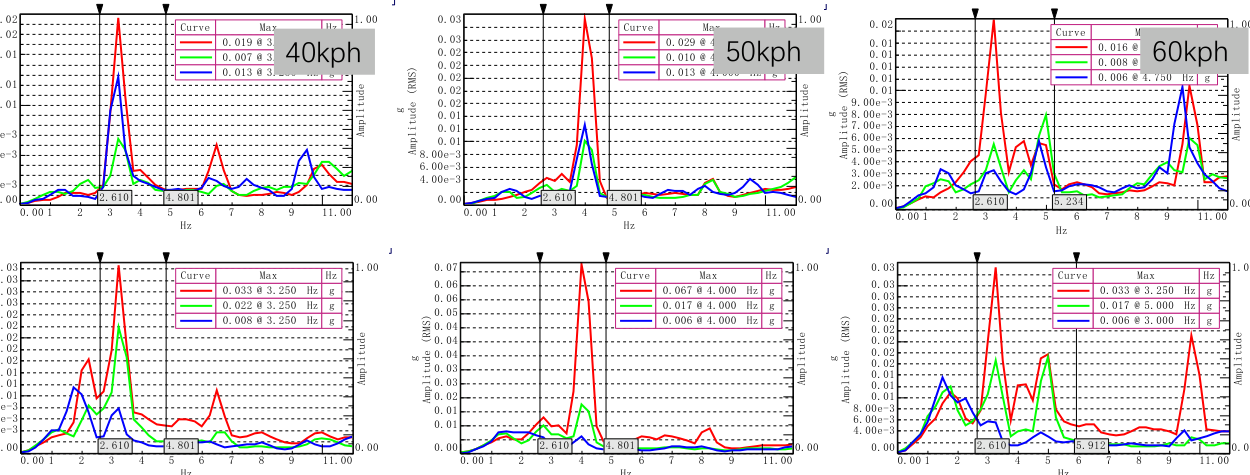

整车评价发现，基础车在40～50 km/h匀速工况下驾驶室出现类似“骑马”的明显低频振动，主观不可接受。通过ATOM Analyzer软件完成客观测试，结果表明，座椅导轨振动在50 km/h附近峰值达40 mg以上；40～80 km/h各匀速工况驾驶室振动在2～20 Hz频段整体大于标杆车，主要频率成分集中在2.75、3.25、3.75、4 Hz附近，如图1所示。问题频率与轮胎一阶激励频率（40～50 km/h对应3.25～4 Hz）高度重合，初步判断与路面激励相关。

2.1  激励源分析

匀速工况下车内振动激励源主要来自动力总成与车轮轮心振动，振动沿传递路径可能衰减也可能被放大，结构件存在模态耦合时更易传递放大。振动经“车轮→车架→车身→方向盘/座椅”三级路径传递至驾驶室（图2），其中车架侧振动通过空气弹簧减振器传入驾驶室。对比测试表明，20 Hz频率范围内基础车轮心振动普遍大于标杆车，路面激励能量偏大。

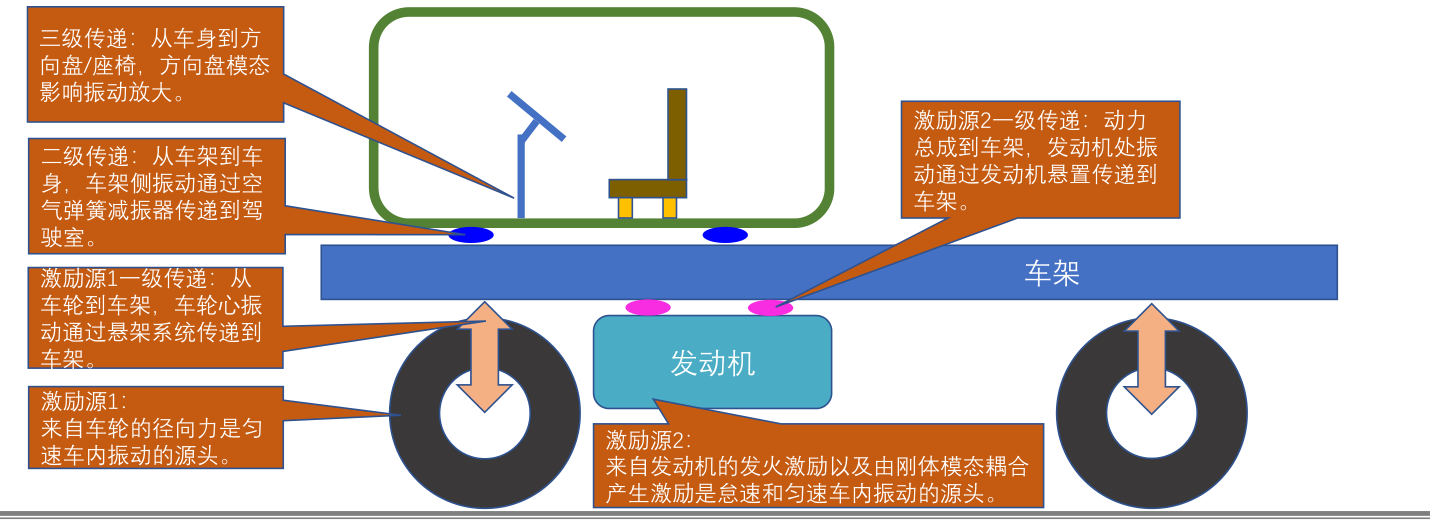

图2  驾驶室振动激励源与三级传递路径

2.2  传递路径与悬置隔振分析

驾驶室悬置是路面激励传递至驾驶室的关键环节。对比两车悬置主被动侧振动可知：标杆车悬置在3 Hz以上即开始隔振且效果良好，基础车悬置隔振起始频率在6 Hz附近、效果明显不及标杆车，3～6 Hz频段低频振动大量传递至驾驶室。同时各匀速工况下基础车悬置激励位移均大于标杆车（80 km/h为±4.0 mm对±2.5 mm），位移越大车内振动越大，表明基础车悬置隔振能力不足。

2.3  驾驶室刚体模态分析

力锤激励法对两车驾驶室进行刚体模态测试（四周8个传感器、室内载重300 kg）。基础车前六阶刚体模态频率为2.0、3.2、3.9、4.4、4.9、6.4 Hz，前2、3、4阶数值接近、振型均与垂向运动趋势一致，存在明显垂向模态耦合，其中3.2 Hz模态与车内3.25 Hz问题频率接近（图3）。标杆车前六阶为1.7、2.6、3.6、4.8、6.8、7.3 Hz，前2、3、4阶间隔约1 Hz，解耦状态明显优于基础车。

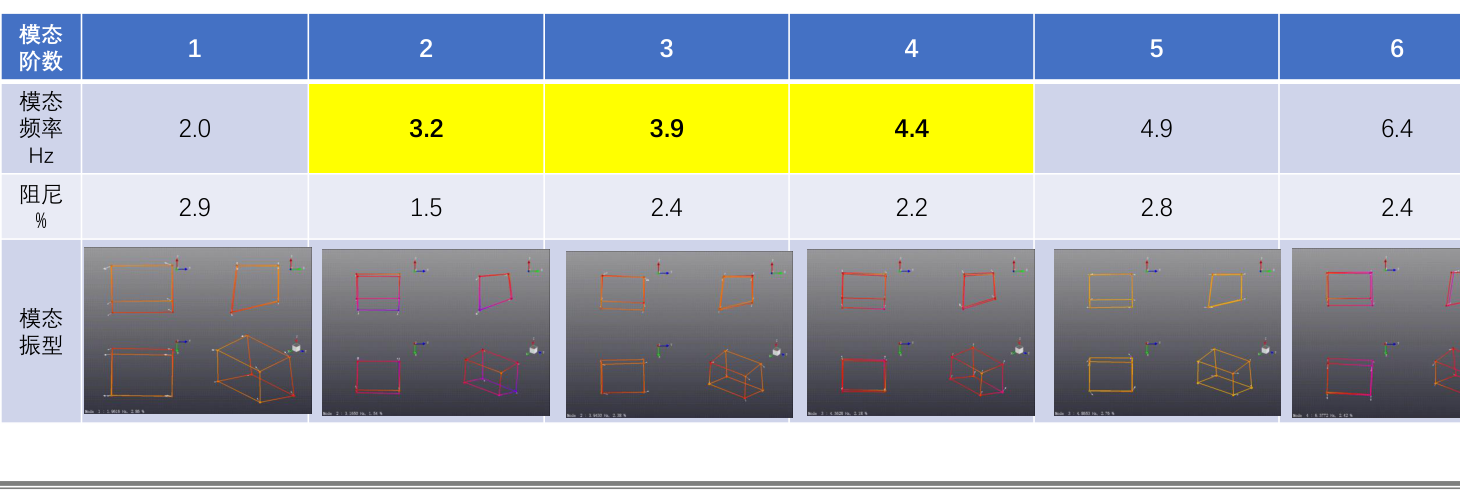

图3  基础车驾驶室前六阶刚体模态测试结果

2.4  问题机理判定

综合上述分析，基础车40～50 km/h低频振动机理初步判定为：轮胎转频激励（3.25～4 Hz）落入驾驶室刚体模态频段，叠加悬置隔振不足与前2、3、4阶垂向模态耦合，使驾驶室产生大幅低频响应。据此确定悬置匹配优化目标：将3.2 Hz垂向模态降至2.6 Hz附近，并保证各阶模态频率间隔与解耦率。

3.1  驾驶室动力学建模

怠速、匀速等稳态工况下驾驶室处于“悬浮”状态，主要受空气弹簧悬置与限位橡胶衬套的弹性边界约束。建模时，前悬置总成刚度取前气囊Z向刚度与限位衬套X向刚度之和，后悬置总成刚度取后气囊Z向刚度阻尼与限位衬套Y向刚度之和。通过转动惯量分离法测得驾驶室惯性参数，结合悬置安装硬点与单体性能参数，在ADAMS中建立驾驶室六自由度动力学模型。

3.2  刚体模态与解耦率分析

利用ADAMS振动模块进行模态分析，仿真复现了3.2 Hz问题频率，垂向解耦率达99.81%，但X向（61.1%）、Y向（63.07%）、侧倾（46.5%）、俯仰（58.1%）、横摆（48.36%）等方向解耦率均不高，验证了模型对模态耦合问题的再现能力（图4）。

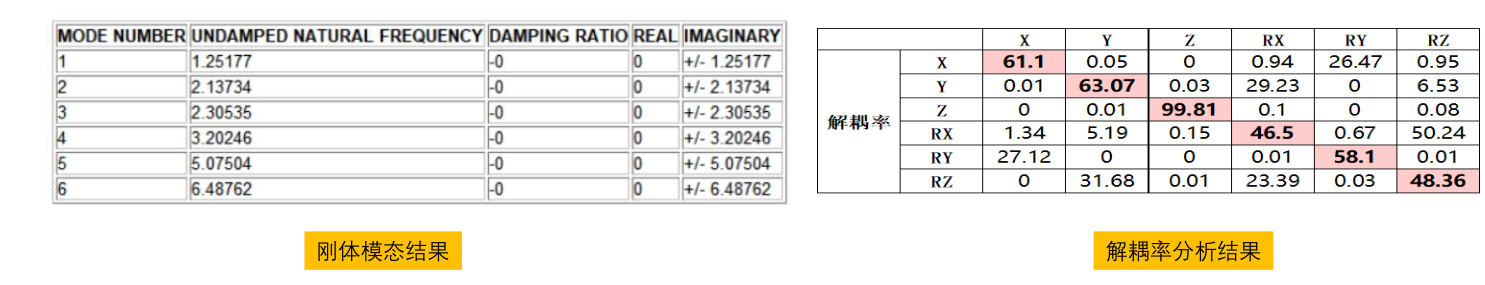

图4  驾驶室刚体模态与解耦率分析结果（ADAMS）

3.3  多目标优化与稳健性分析

以解耦率为目标函数，利用ADAMS Insight模块对悬置刚度与安装位置进行DOE设计评估，获得各方向解耦率可达最大值（垂向99.99%、横摆76.6%等），并通过敏感度分析识别出对垂向解耦率影响最大的因子，为实车调校指明方向。

考虑实际悬置刚度与安装点存在制造偏差，进一步借助Isight进行稳健性分析与优化。结果表明，优化前垂向解耦率sigma值仅0.647、FreqZ模态sigma值仅1.964；优化后分别提升至4.958与2.9，稳健性显著改善（图5）。调整刚度参数后，驾驶室前四阶模态集中至3 Hz以内，垂向解耦率达93%。基于理论数学模型还开发了“Mountsim”悬置系统刚体模态解耦计算优化程。

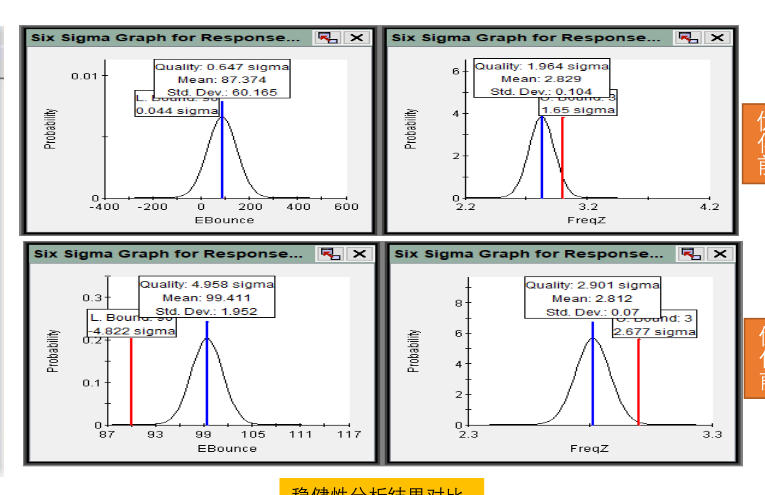

图5  稳健性优化前后六西格玛分析结果对比（Isight）

4.1  问题根源的实车确认

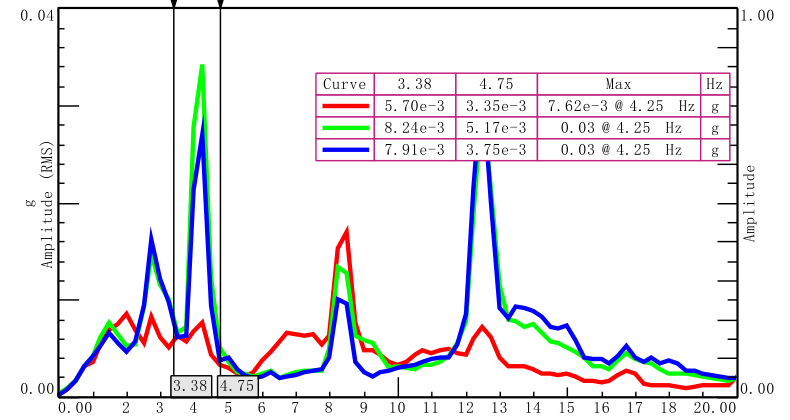

实车调校阶段首先验证问题机理。整车锤击驾驶室，频响存在2、2.99、4.2、6.28、8.53 Hz模态，其中4.2 Hz与50 km/h对应；顶起车架前端使前轮离地排除簧载模态影响后，4.2 Hz特征消失，排除驾驶室刚体模态。满载整车模态测试发现3.82 Hz整车模态，由满载挂车垂向刚体模态激励车架俯仰产生；ABA验证表明，去掉满载挂车后40～50 km/h低频抖动消失、4.2 Hz特征消失，带挂车后复现（图6）。跌落法测得后驱动桥满载簧上偏频约3.4 Hz，确认3.82 Hz来源于驱动桥板簧、挂车板簧与满载挂车质量构成的弹性质量系统的垂向刚体模态。

图6  去掉满载挂车ABA验证结果

从源头解决需调整后驱动桥板簧（理论满载簧上偏频≤2.85 Hz）或挂车板簧，但涉及底盘整改、周期与风险较大；鉴于满载挂车质量大、模态被激励后惯性力大，工程上采用优化驾驶室悬置参数、通过实车阻尼刚度匹配予以抑制。

4.2  悬置阻尼与刚度匹配

悬置阻尼匹配对比标准、低速区阻尼增大、无阻尼三种状态：阻尼增大使50 km/h低频窜动更明显，不可接受；无阻尼方案低频窜动不明显但起伏路面悬置撞击音明显，亦不可接受，其座椅导轨X向振动由18 mg降至4 mg。刚度匹配以无阻尼空气悬置不同气压组合验证，前、后气囊气压均降至0.25 MPa时驾驶室窜动明显，不可接受。综合权衡后锁定参数：前空气悬置刚度16、后空气悬置刚度10，配以后液压锁衬套与前舒适性衬套。

4.3  优化效果验证

参数锁定后复测各匀速工况驾驶室振动，40～50 km/h“骑马”现象消失，各车速工况下驾驶室无明显振动问题，客观振动峰值较原状态大幅降低并接近标杆车（如40 km/h X向由19 mg降至7 mg、50 km/h X向由29 mg降至10 mg、Z向由67 mg降至17 mg），如图7和表1所示。前悬置主方向隔振率普遍达70%以上、后悬置达60%以上；70 km/h、80 km/h悬置被动端加权加速度分别小于0.59 m/s²、0.63 m/s²，满足开发目标。

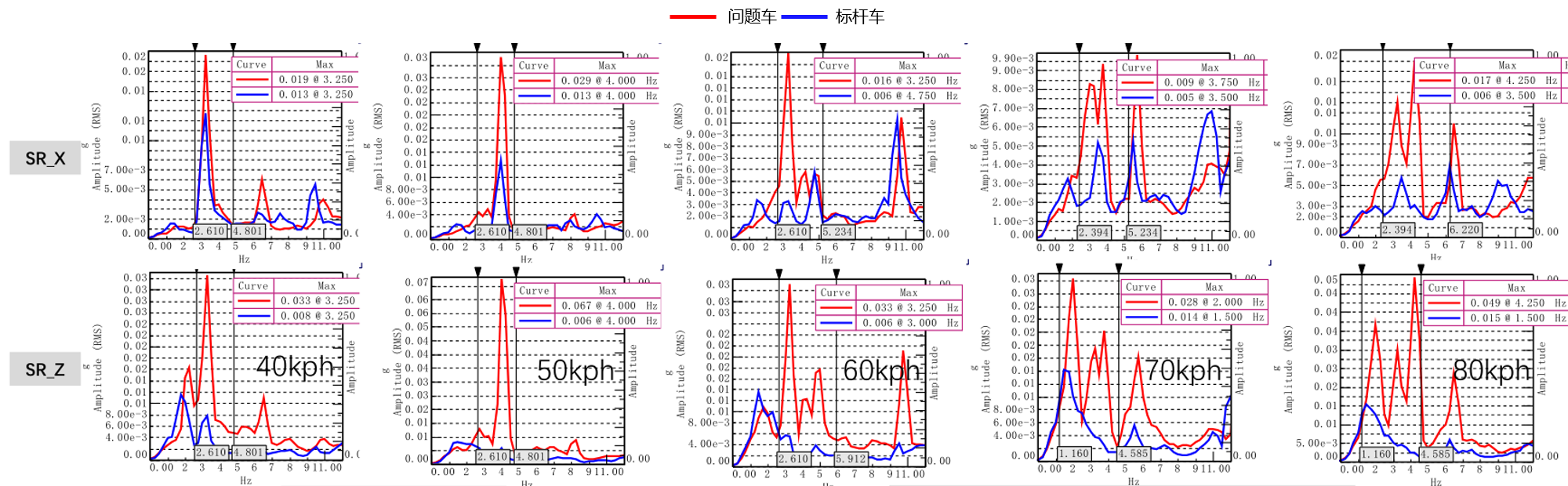

图7  调校前后驾驶室振动峰值对比

通过“测试分析—仿真优化—实车验证”闭环，确认基础车40～50 km/h驾驶室低频振动主要源于满载挂车弹性质量系统垂向刚体模态（3.82 Hz）激励车架俯仰，经隔振能力不足的悬置路径放大并与驾驶室垂向刚体模态耦合，与轮胎转频激励叠加形成“骑马”式振动。

以刚体模态频率分布、解耦率与稳健性为目标的悬置多目标优化方法，能有效指导悬置参数匹配；开发的悬置系统刚体模态解耦计算优化程序具备工程推广价值。

实车调校锁定空气悬置刚度与阻尼参数后，40～50 km/h“骑马”现象消失，各工况驾驶室振动大幅降低并接近标杆车水平，验证了仿真优化与实车匹配相结合的可行性。

重卡前期开发应避免驾驶室刚体模态与激励频率耦合，保证各阶模态间隔与解耦率，并综合考虑满载挂车耦合模态对驾驶室振动的影响。
